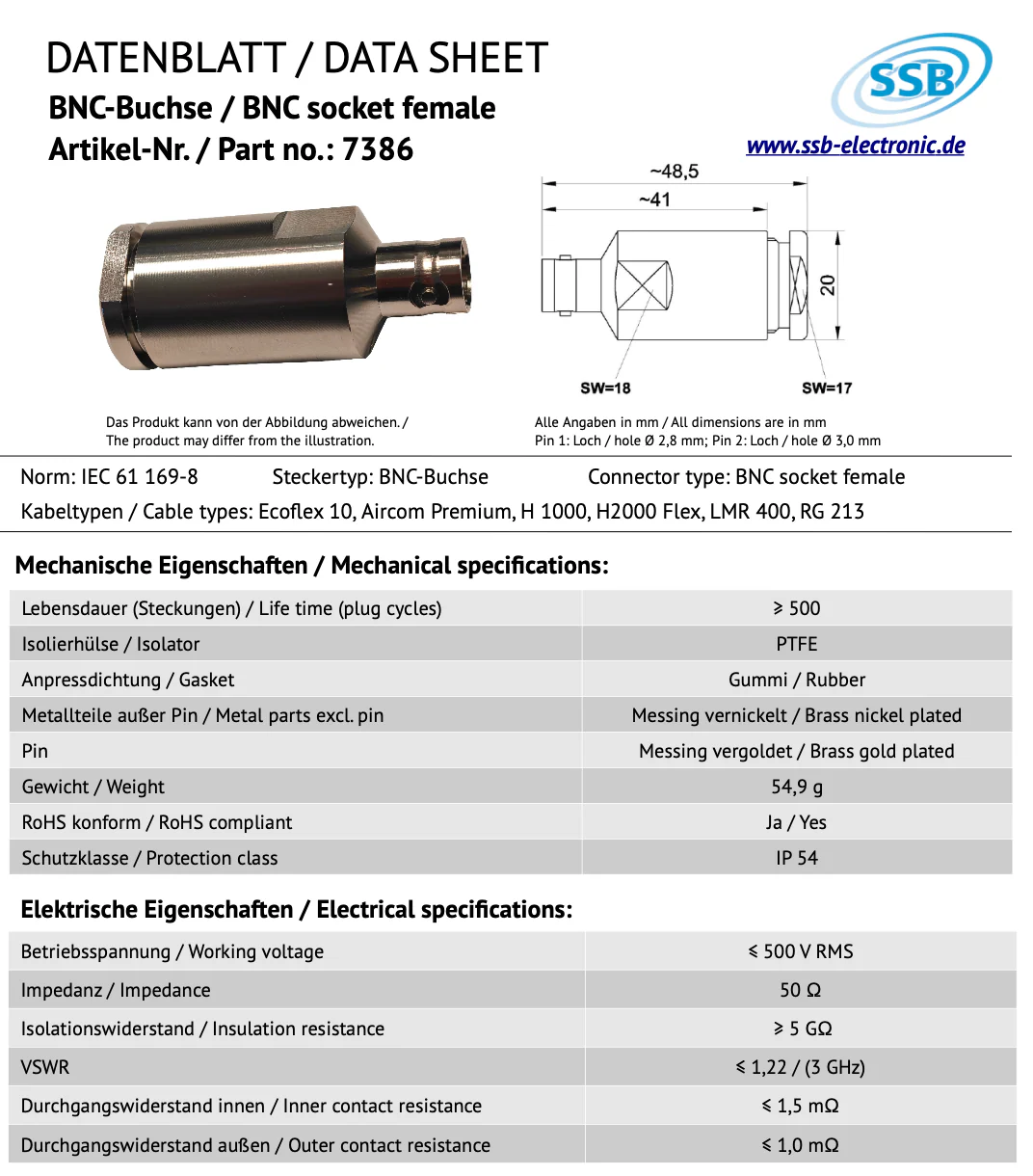

De SSB 7386 is een BNC-Female clamp connector die kan worden gebruikt voor Ecoflex-10, Aircom Premium, H1000, H2000 flex, LMR400 en RG213 coaxkabels.  De connector wordt bevestigd door middel van een clamp bevestiging en heeft een PTFE isolator, rubber compressie afdichting, en een vernikkelde afwerking. De metalen onderdelen, exclusief de pin, zijn gemaakt van CuZn39Pb3, met een vergulde pin. Het kan werken bij temperaturen van -55 °C tot +155 °C, is RoHs-conform en heeft een beschermingsklasse van IP 54. De connector biedt een impedantie van 50 Ohm, een isolatieweerstand van ≥ 5 GΩ, en kan frequenties tot 3 GHz aan.

Kenmerken SSB BNC Female connector

• Type: BNC-Female
• Montage: clamp (klemmen)
• Geschikt voor: Aircom Premium / H1000 / H2000 Flex / LMR 400 / RG213
• Isolator: PTFE
• Compressie afdichting: rubber
• O-ring: rubber
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch) verguld / verguld
• Bedrijfstemperatuur -55 ° C / + 155 ° C
• Conform RoHs
• Beschermingsklasse IP 54
• Bedrijfsspanning ≤ 500 V RMS
• Impedantie 50 Ohm
• Isolatieweerstand ≥ 5 GΩ
• Frequentie tot maximaal: 3 GHz
• Innerlijke contactweerstand ≤ 1,5 mΩ
• Buitenste contactweerstand ≤ 1,0 mΩ
• Gewicht 56 gram

Montage

• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: schroeven / Outer conductor: to screw
