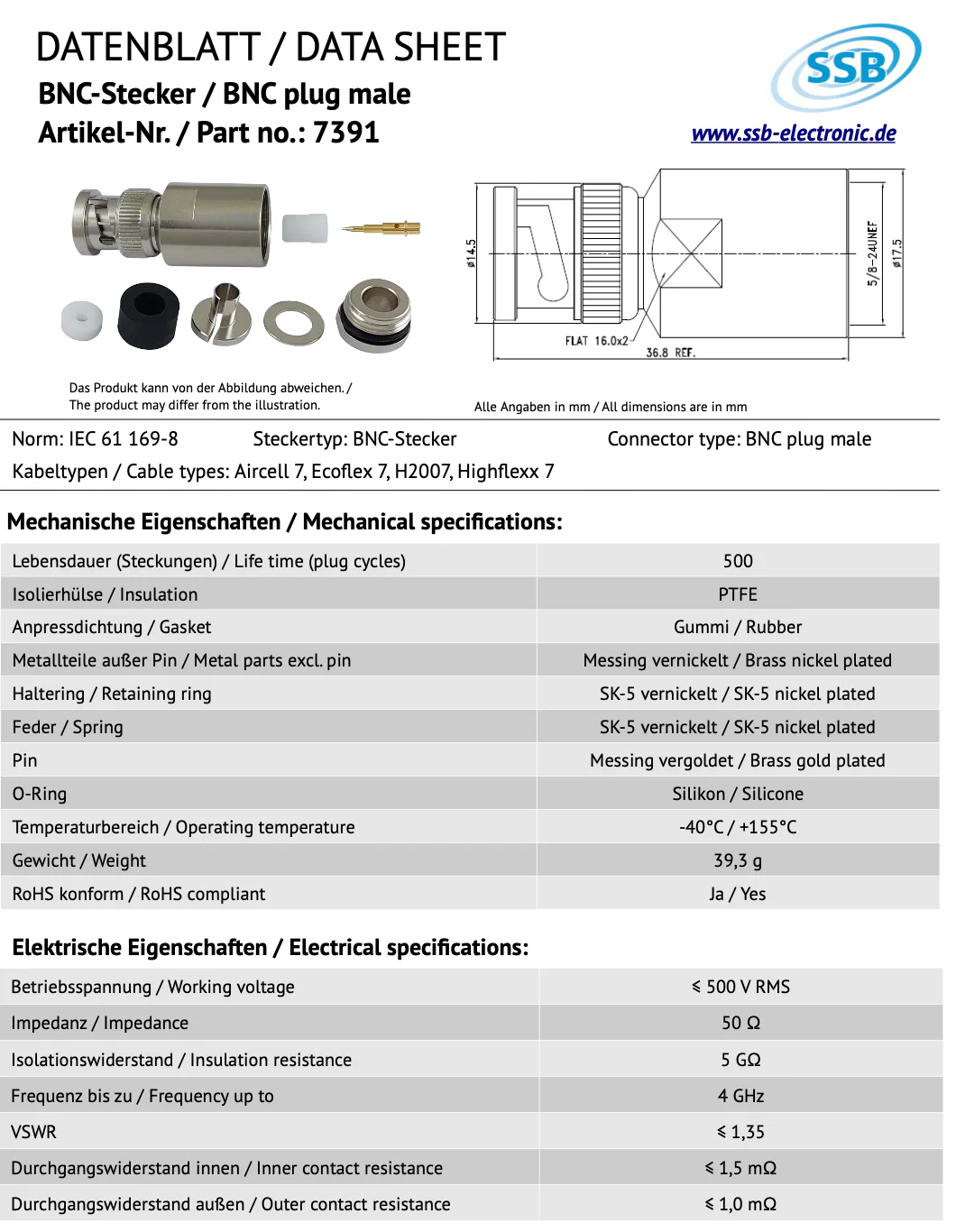

Deze SSB BNC-Male connector is geschikt voor het installeren van een Aircell 7, H2007, of Highflex 7 en andere 7mm coaxkabels.

Kenmerken SSB BNC-Male

• Type; BNC-Male
• Geschikt voor: Aircell-7 / H2007 / Highflexx 7
• Binnengeleider: soldeer
• Buitengeleider: schroef
• Koppelingstourque: 4 - 6 Nm
• Impedantie: 50Ω
• Isolator PTFE
• Pakking: Rubber
• O-ring: rubber
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch): verguld
• Bedrijfstemperatuur -55°C / +155°C
• RoHs-conform
• Norm: IEC 61 169-8
• Beschermingsklasse IP 54
• Werkspanning ≤ 500 V RMS
• Impedantie 50 Ohm
• Isolatieweerstand ≥ 5 GΩ
• Frequentie tot maximaal 3 GHz
• Innerlijke contactweerstand ≤ 1,5 mΩ
• Buitenste contactweerstand ≤ 1,0 mΩ
• Terugkeer verlies:
  • ≤ -35,8dB @ 11GHz;
  • ≤ -36,2dB @ 3GHz;
  • ≤ -38,9dB @ 1GHz
• Insteekverlies: ≤ 0,05 dB
• Gewicht 39 gram



Montage

Uitgebreide montage instructies vindt je onder het tabblad 'handleiding'.

• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: schroeven / Outer conducter: to screw
