De SSB 7721 is een BNC-Male connector die gebruikt kan worden voor  Aircell 5 coax en past ook op RG58 coaxkabel. Deze connector kan worden gemonteerd door middel van een crimp bevestiging.

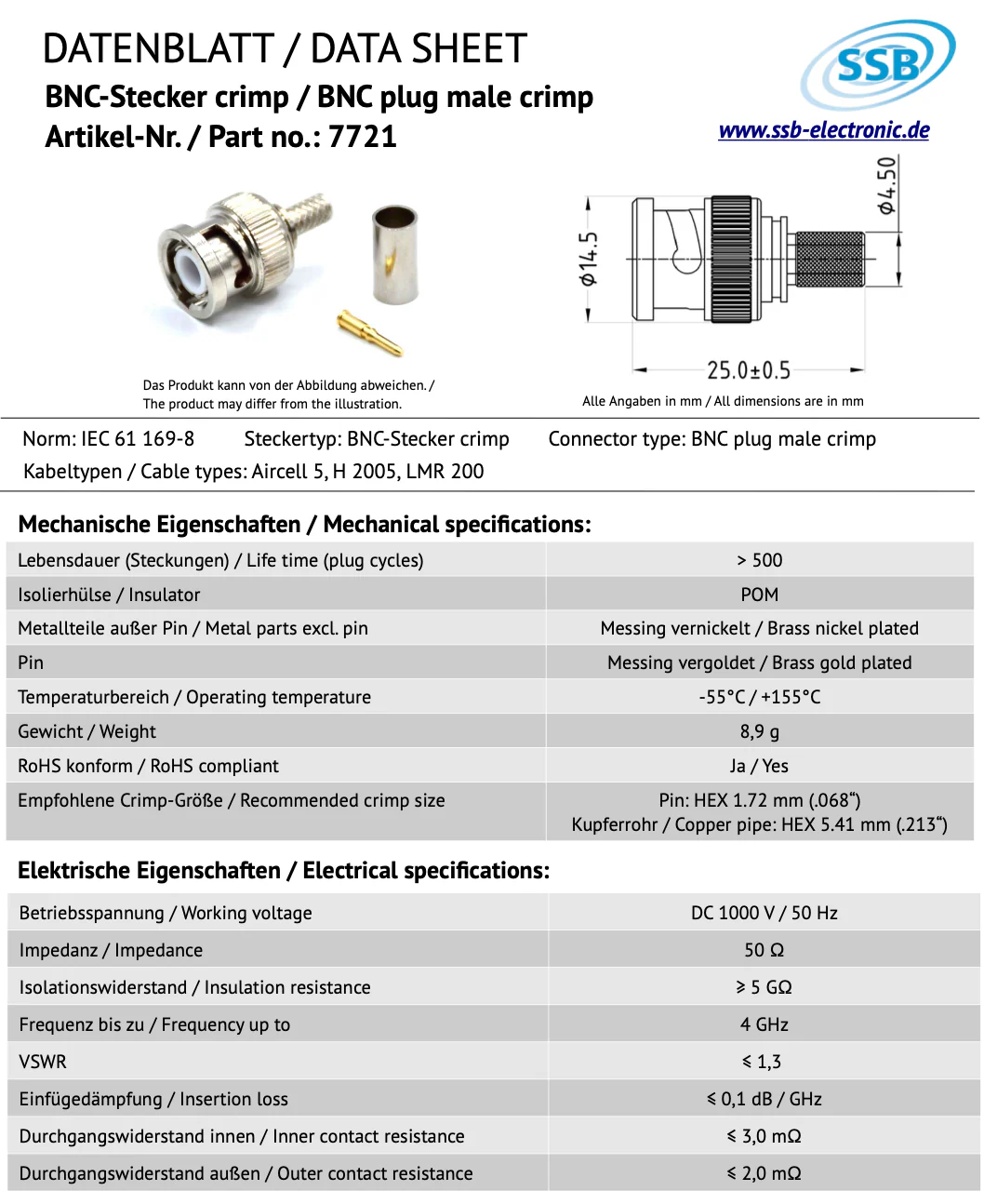

Kenmerken SSB BNC-Male crimp connector 70-7721

• ≤ -32,3 dB @ 1 GHzRetourverlies:

• ≤ -45,1dB @ 0,5GHz
• Type: BNC-Male crimp
• Geschikt voor: Aircell 5 / H2005 / LMR 200 / RG58
• Isolatiehuls: PTFE
• Afdichtingspakking in contravlak: siliconen
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch): verguld
• Bedrijfstemperatuur -45 ° C / + 155 ° C
• RoHs-conform
• Norm: 169-8form
• Beschermingsklasse IP 40
• Bedrijfsspanning ≤ 500 V RMS
• Impedantie / Impedantie 50
• Isolatieweerstand ≥ 5 GΩ
• Frequentie tot / Frequentie tot 4 GHz
• Innerlijke contactweerstand ≤ 1,5 mΩ
• Externe contactweerstand ≤ 1,0 mΩ
• Gewicht 8 gram
• Karakteristieke impedantie: 50 Ohm
• ≤ -20,8dB @ 3GHz
• Toevoegingsverlies: ≤ 0,05 dB



Montage

Uitgebreide montage instructies vindt je onder het tabblad 'handleiding'.

• Crimp pin hole: 1,15mm diameter
• Solder hole: 1,2mm diameter
• Krimpring: 6,3 x 0,5 mm diameter
• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: krimpen / Outer conductor: to crimp
